Маностат воздуха НС

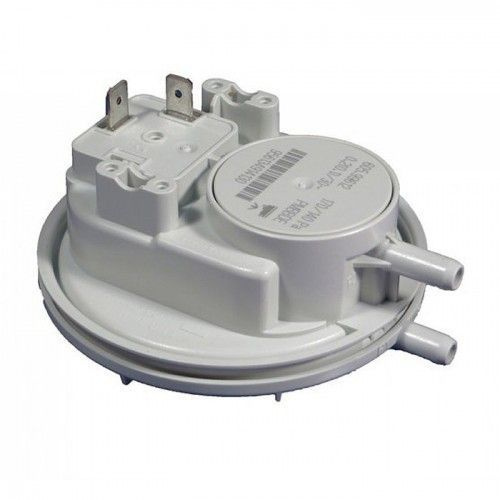

Датчик давления воздуха (прессостат) 48/35 Pa для котлов Protherm 0020027671.

Реле давления (прессостат) предназначен для контроля отработанных дымовых газов в котлах.

Прессостат представляет собой обычный контроллер, в корпусе которого размещены две управляющие электрические цепи. Их переключение осуществляется с помощью мембраны.

Устройство отрегулировано таким образом, что:

при нормальном давлении приточного воздуха и продуктов горения, мембрана замыкает первую группу контактов, эта цепь включена в общую электрическую цепь всего котла – оборудование работает в штатном режиме, зажигается горелка и включается контроль пламени;
при нарушенном дымоудалении, мембрана сдвигается от нормального положения под действием разрежения, замыкая другую группу контактов, активируя дежурный режим работы котла и выдавая сообщение об аварии.
Реле давления работает во взаимосвязи с электронным блоком управления, являясь сугубо индивидуальной деталью для каждой модели отопительного оборудования, на что следует обратить внимание при его замене.

Если прессостат газового котла вышел из строя, нужно подбирать абсолютно идентичный узел, поскольку все они отличаются друг от друга по целому ряду параметров:

давлению срабатывания;
расположению микропереключателей, которые бывают наружными или вмонтированными;
техническими параметрами силы тока, напряжения или рабочей температуры;
числом контактов в каждой группе;
размерами и формой.
Устанавливается на следующие модели котлов:

Protherm Рысь 23 BTVERD;
Protherm Рысь 23 BTVE;
Protherm Рысь 23 BT;
Protherm Леопард 24 BTVR;
Protherm Леопард 24 BTV.
Маркировка товара:

605.9956;
48/35 Pa;
110.51/250~ PHFBGE.

Производитель: Protherm
